Le marquage sur tête est essentiel pour identifier correctement les performances mécaniques d’une vis en acier au carbone ainsi que son origine. Ce marquage est obligatoire à partir du diamètre M5. Il doit être parfaitement lisible. Il peut être soit en creux soit en relief.

① La marque d'identification du fabricant  ② Qualification des performances mécaniques



Ces marquages sont définis par la norme ISO 898-1.

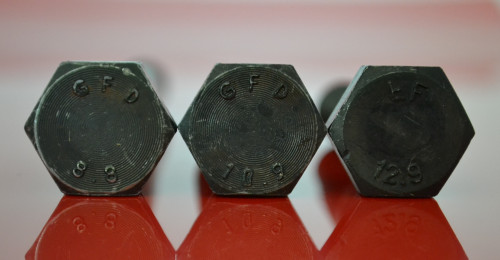

Quelques exemples :

8.8     10.9     12.9


La classe de qualité est liée directement à la noblesse de l’acier utilisé pour réaliser la fixation. Elle est obtenue par des opérations de trempe et de revenu. Ainsi, la classe de qualité des vis augmentera avec celle de l’acier. Ce marquage permet d'identifier les 2 caractéristiques mécaniques principales d’une vis, à savoir sa limite minimum à la rupture et la limite minimum d'élasticité. 2 nombres apparaissent :
- le premier nombre à gauche du point, constitué d'un ou deux chiffres, représente le 1/100 de la valeur
nominale de la résistance à la traction, Rm,nom, en mégapascals.
- le second nombre à droite du point représente 10 fois le rapport entre la valeur nominale de la limite
d'élasticité (limite inférieure d'écoulement), ReL,nom, ou la valeur nominale de la limite conventionnelle
d'élasticité à 0,2 % d'allongement, Rp0,2,nom, ou la valeur nominale de la limite conventionnelle d'élasticité
à 0,004 8d d'allongement, Rpf,nom et la valeur nominale de la résistance à la traction, Rm,nom, (ratio des contraintes charge d'épreuve/limite d'élasticité).



Classe Limite à la rupture mini Limite d'élasticité mini
8.8 8 x 100 = 80 kg/mm² (800MPa) 8 x  8 x 10 = 64 kg/mm² de la section (640MPa)
10.9 10 x 100 = 100 kg/mm² (1000MPa) 10 x 9 x 10 = 90 kg/mm² de la section (900MPa)
12.9 12 x 100 =  120 kg/mm² (1200MPa) 12 x 9 x10 = 108 kg/mm² de la section de la vis (1080MPa)

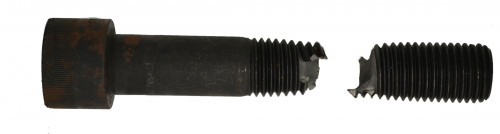

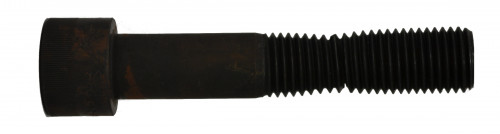

  visse_cassee.JPG visse_allongee.JPG



* MPa : mégapascal
