Goupilles de Fixation : Cylindrique, Cannelée, Élastique, Fendue – Simplicité, Sécurité et Précision
Besoin de fixer un axe, bloquer un écrou ou sécuriser une pièce mobile ? Les goupilles sont des éléments de fixation discrets mais essentiels, largement utilisées dans l'industrie, l'agriculture, l'automobile ou le bricolage technique. Sur TDI.fr, retrouvez une gamme complète conforme aux normes en vigueur (ISO 8734, DIN 1471, DIN 1481, DIN 94) : goupilles cylindriques rectifiées, cannelées, élastiques, fendues, bêta et clips, en acier zingué, brut ou inoxydable.
À quoi sert une goupille dans un assemblage ?
La goupille permet de verrouiller des pièces mécaniques entre elles, souvent pour éviter qu'elles ne tournent, ne se désolidarisent ou ne glissent. Elle joue un rôle de sécurité passive, tout en rendant le démontage possible si nécessaire. C'est un accessoire souvent sous-estimé... jusqu'au jour où il manque sur un assemblage critique.
⚠️ Point clé avant commande : le choix du perçage dépend directement du type de goupille. Une goupille cylindrique rectifiée exige un alésage précis en tolérance H7 pour un ajustement serré, tandis qu'une goupille cannelée ou élastique se pose dans un simple perçage au diamètre nominal, sans réalésage. Une erreur d'ajustement est la première cause de désassemblage prématuré ou de destruction du perçage. Consultez le tableau ci-dessous avant de commander.

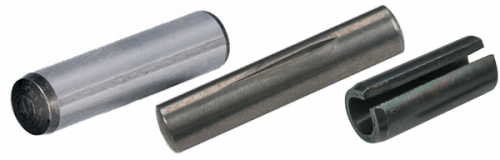

Comment choisir la bonne goupille ? Les 6 types disponibles
Tout dépend du type d'assemblage et du niveau de maintien attendu. Voici un aperçu des principaux modèles disponibles sur notre boutique :
Goupille cylindrique rectifiée
Conforme ISO 8734 (trempée) ou ISO 2338 (non trempée), elle s'insère dans des trous calibrés en tolérance H7 pour un ajustement serré. Peut être taraudée à une extrémité pour faciliter son extraction. Réservée aux assemblages de précision.
Goupille cannelée
Conforme DIN 1471 à 1476, ses rainures se logent dans des trous non alésés et offrent un bon maintien sans besoin d'ajustement de précision, réduisant les coûts d'usinage de la pièce receveuse.
Goupille élastique (type Mécanindus)
Conforme DIN 1481/ISO 8752 (fendue) ou DIN 7346/ISO 8748-8750 (spirale), cette goupille s'élargit légèrement à l'insertion, assurant un excellent maintien élastique sans réalésage du perçage.
Goupille fendue
Conforme DIN 94/ISO 1234, elle ressemble à une épingle, s'utilise avec une pince et convient parfaitement au blocage d'axes filetés. Simple à poser, elle nécessite néanmoins un jeu de perçage libre.
Goupille bêta (goupille de sécurité)
Idéale pour les montages répétitifs ou temporaires. Vous la retrouvez souvent sur les attelages de remorques, les vérins ou équipements agricoles. Aucune norme DIN unifiée : vérifiez les cotes du fabricant.
Goupille clips / abattante
Un geste suffit pour l'installer. Pas d'outil, pas de perte de temps. Parfaite pour verrouiller des éléments pliants ou attelés, sans norme DIN unifiée non plus.
Tableau comparatif des 6 types de goupilles
| Critère | Cylindrique rectifiée | Cannelée | Élastique | Fendue | Bêta | Clips |
|---|---|---|---|---|---|---|
| Norme de référence | ISO 8734 / ISO 2338 | DIN 1471-1476 | DIN 1481 / DIN 7346 | DIN 94 / ISO 1234 | Aucune (fabricant) | Aucune (fabricant) |
| Perçage recommandé | Alésage précis H7 | Nominal, sans alésage | Nominal, sans alésage | Jeu libre | Jeu libre | Jeu libre |
| Type d'ajustement | Serré (interférence) | Serré par déformation | Serré par compression | Libre, sécurité | Libre, sécurité | Libre, sécurité |
| Outil de pose | Presse ou maillet | Maillet | Maillet ou pince | Pince (à plier) | Aucun (manuel) | Aucun (manuel) |
| Réutilisable | Oui | Non (marque le trou) | Oui, plusieurs cycles | Non (à remplacer) | Oui, illimité | Oui, illimité |
| Usage typique | Assemblage de précision | Fixation sans usinage fin | Axes, leviers, charnières | Blocage d'axes filetés | Attelages, vérins, agricole | Éléments pliants, attelés |
Les plages de diamètres disponibles varient selon la référence et le matériau. Consultez la fiche technique de chaque produit pour les dimensions exactes en stock.
Goupille fendue vs goupille bêta : quelle différence ?
La goupille fendue se fixe en pliant ses extrémités à l'aide d'une pince, pour un maintien plutôt définitif. La goupille bêta, plus moderne et ergonomique, s'insère et se retire à la main, sans outil. Elle est donc préférée pour des assemblages temporaires ou des pièces démontées régulièrement, tandis que la fendue reste pertinente pour des montages rarement ouverts.
Quel type de goupille pour un attelage ou une machine agricole ?
Pour sécuriser un attelage de remorque, une goupille bêta ou une goupille clips est idéale : elle se fixe rapidement, sans outil, et reste bien en place même en cas de vibrations. Ces modèles sont aussi très utilisés pour verrouiller des axes de machines agricoles ou industrielles soumis à des démontages fréquents.
Comment bien percer pour poser une goupille ?
Le choix du perçage est déterminant pour la tenue et la durabilité de l'assemblage. Deux logiques s'opposent selon le type de goupille :
| Type de goupille | Tolérance de perçage | Principe |
|---|---|---|
| Cylindrique rectifiée | H7 (alésage) / goupille en m6 | Ajustement serré par interférence dimensionnelle stricte |
| Cannelée | H11 à H13 (perçage courant) | Les cannelures se déforment et se logent dans le perçage |
| Élastique (fendue/spirale) | H12 à H13 (perçage courant) | La goupille se comprime légèrement à l'insertion |
| Fendue, bêta, clips | Jeu libre (diamètre + 0,2 à 0,5 mm) | Fonction de sécurité, pas de maintien par friction |
Pour une goupille cannelée, mesurez toujours le diamètre nominal sur la partie non cannelée de la tige (et non sur les rainures) pour déterminer le perçage à réaliser.
Quel matériau choisir : acier, zingué ou inox ?
Le choix du matériau dépend des conditions d'utilisation :
Inox A2/A4
Conforme ISO 3506, résiste à l'humidité, aux environnements marins ou alimentaires. Recommandé pour les goupilles exposées en extérieur ou en ambiance corrosive.
Acier zingué
Parfait pour un usage courant en intérieur ou extérieur modéré, offrant une protection anticorrosion de surface suffisante pour la plupart des applications.
Acier brut ou bichromaté
Pour des environnements secs ou des usages temporaires, où la protection anticorrosion n'est pas un critère déterminant.
Acier trempé (goupilles cylindriques)
Les goupilles cylindriques rectifiées ISO 8734 sont en acier trempé, offrant une résistance mécanique élevée en cisaillement, adaptée aux assemblages de précision fortement sollicités.
Trouvez la bonne goupille pour votre projet
- Assemblage de précision, ajustement serré → Goupille Cylindrique Rectifiée
- Fixation sans usinage fin → Goupille Cannelée
- Axes, leviers, charnières démontables → Goupille Élastique
- Blocage d'axes filetés → Goupille Fendue
- Attelages, vérins, machines agricoles → Goupille Bêta
- Éléments pliants ou attelés, pose instantanée → Goupille Clips
Les avantages de notre gamme Goupilles
- Un large choix : modèles et dimensions disponibles immédiatement en stock.
- Des matériaux de qualité professionnelle : finitions adaptées à vos contraintes (inox A2/A4, zingué, brut).
- Conformité normative : références conformes ISO 8734, DIN 1471, DIN 1481, DIN 94 selon le type.
- Un service client à l'écoute : réactif et capable de répondre à vos questions techniques ou logistiques.
Goupille vs Axe : quelle différence ?
L'axe : l'élément de liaison mécanique
L'axe (souvent appelé axe à chape ou axe de vérin) est la pièce principale qui assure la liaison articulée entre deux éléments mécaniques. Il traverse les pièces à assembler et permet leur rotation ou leur pivotement l'une par rapport à l'autre.
La goupille : l'élément de sécurité complémentaire
La goupille vient se loger dans un perçage transversal à l'extrémité de l'axe, empêchant celui-ci de ressortir de son logement sous l'effet des vibrations ou d'un effort axial. Axe et goupille sont donc deux pièces complémentaires, rarement vendues comme un produit unique.
Résistance mécanique et réutilisation : ce qu'il faut savoir
Comment estimer la résistance au cisaillement ?
La résistance au cisaillement d'une goupille dépend de sa section transversale, de la résistance mécanique du matériau (acier trempé pour les goupilles cylindriques ISO 8734, acier non trempé pour ISO 2338) et du nombre de plans de cisaillement dans l'assemblage. Pour un dimensionnement précis selon votre charge d'application, contactez notre service technique.
Une goupille est-elle toujours réutilisable ?
Non. Les goupilles bêta, clips et cylindriques rectifiées sont réutilisables sans limite si elles ne sont pas déformées. Les goupilles élastiques supportent plusieurs cycles mais perdent progressivement en tenue. Les goupilles fendues, une fois pliées puis dépliées, se fragilisent et doivent être remplacées. Les goupilles cannelées, dont les rainures marquent le perçage d'origine, sont à usage unique dans le même trou.
Notre expertise et nos solutions sur-mesure
Pourquoi notre expertise fait la différence ?
- Stock permanent : plus de 20 000 références en disponibilité immédiate.
- Documentation technique : fiches produits avec normes, tolérances et matériaux disponibles sur demande.
Solutions sur-mesure
Vous ne trouvez pas la référence correspondant à votre cahier des charges (diamètre, longueur, matériau, norme spécifique) ? Contactez notre équipe technique pour étudier vos besoins spécifiques.
Processus de commande optimisé
Démarche simplifiée en quatre étapes
- Sélection intuitive : filtres avancés par type, diamètre, longueur, matériau
- Devis personnalisé : remises automatiques selon vos quantités
- Validation technique : vérification gratuite par nos experts
- Expédition express : livraison 24-48h sur tout le territoire français
Services inclus
- Conseil technique : nos experts analysent vos besoins d'assemblage
- Aide au choix de l'ajustement de perçage adapté
- Un interlocuteur dédié à votre service
- SAV réactif : support technique post-livraison garanti
Découvrez aussi nos pages dédiées : Tiges filetées, Bridage et Levage, et Visserie.
Qualité, Fiabilité et Simplicité
Chez TDI, nous croyons qu'un bon assemblage commence par une bonne pièce de fixation. Grâce à notre catalogue détaillé, vous pouvez filtrer votre recherche par type de goupille, diamètre, matériau ou norme.
- Disponibilité immédiate : Un large stock pour des livraisons rapides.
- Conseils personnalisés : Notre équipe vous guide vers la solution adaptée à votre perçage et votre application.
- Commandes simplifiées : Accédez facilement à toutes les références dont vous avez besoin.
Foire Aux Questions
Quelle est la différence entre une goupille fendue et une goupille bêta ?
La goupille fendue (DIN 94/ISO 1234) se fixe en pliant ses deux extrémités à l'aide d'une pince, pour un maintien définitif ou semi-permanent. La goupille bêta, plus moderne et ergonomique, s'insère et se retire à la main, sans outil, ce qui la rend préférable pour des assemblages démontés fréquemment.
Quel type de goupille choisir pour un attelage ou une machine agricole ?
Pour sécuriser un attelage de remorque ou un axe de machine agricole, la goupille bêta ou la goupille clips sont recommandées : elles se posent sans outil, résistent aux vibrations et permettent un démontage rapide et répété, contrairement à la goupille fendue qui nécessite un pliage à la pince.
Quel matériau choisir pour une goupille : acier, zingué ou inox ?
L'inox A2/A4 (norme ISO 3506) est recommandé pour les environnements humides, marins ou agroalimentaires. L'acier zingué convient à un usage courant en intérieur ou extérieur modéré. L'acier brut ou bichromaté est réservé aux environnements secs ou aux usages temporaires, sa protection anticorrosion étant limitée.
Quel diamètre de perçage prévoir selon le type de goupille ?
Pour une goupille cylindrique rectifiée (ISO 8734), il faut un alésage précis en tolérance H7, la goupille étant en tolérance m6 pour un ajustement serré. Pour une goupille cannelée ou élastique, un simple perçage au diamètre nominal (tolérance H11 à H13) suffit, sans réalésage. Pour une goupille fendue, bêta ou clips, le trou doit être légèrement supérieur au diamètre pour un jeu libre de pose et dépose.
Une goupille élastique nécessite-t-elle un perçage réalésé ?
Non. Contrairement à la goupille cylindrique rectifiée, la goupille élastique (fendue selon DIN 1481/ISO 8752, ou spirale selon DIN 7346) est conçue pour se comprimer légèrement lors de son insertion dans un perçage simple au diamètre nominal. Aucun réalésage de précision n'est nécessaire.
Quelle est la différence entre une goupille et un axe ?
L'axe (ou axe à chape) est la pièce principale qui traverse un assemblage articulé. La goupille est l'élément secondaire qui vient se loger dans un perçage transversal à l'extrémité de l'axe pour l'empêcher de ressortir. Axe et goupille sont donc complémentaires : l'axe assure la liaison mécanique, la goupille en assure la sécurité.
Quelle norme DIN ou ISO correspond à chaque type de goupille ?
Goupille cylindrique : ISO 8734 (trempée) ou ISO 2338 (non trempée). Goupille cannelée : DIN 1471 à 1476. Goupille élastique fendue : DIN 1481/ISO 8752. Goupille élastique spirale : DIN 7346/ISO 8748-8750. Goupille fendue : DIN 94/ISO 1234. Les goupilles bêta et clips ne disposent pas de norme DIN unifiée ; leurs dimensions sont propres à chaque fabricant.
Comment estimer la résistance au cisaillement d'une goupille ?
La résistance au cisaillement dépend de la section transversale de la goupille, de la résistance mécanique du matériau (acier trempé pour ISO 8734, ou acier non trempé pour ISO 2338) et du nombre de plans de cisaillement dans l'assemblage. Pour un dimensionnement précis selon votre charge d'application, contactez notre service technique.
Peut-on réutiliser une goupille après démontage ?
Les goupilles bêta, clips et cylindriques rectifiées sont réutilisables sans limite si elles ne sont pas déformées. Les goupilles élastiques supportent plusieurs cycles de pose/dépose mais perdent progressivement en tenue élastique. Les goupilles fendues, une fois pliées puis dépliées, se fragilisent et doivent être remplacées après démontage. Les goupilles cannelées, dont les rainures marquent le perçage, sont à usage unique dans le même trou.
Comment mesurer correctement le diamètre d'une goupille cannelée ?
Le diamètre nominal d'une goupille cannelée se mesure sur la partie non cannelée de la tige, et non sur les rainures qui sont légèrement en surépaisseur. C'est ce diamètre nominal qu'il faut utiliser pour déterminer le diamètre de perçage à réaliser, sans compensation supplémentaire.
