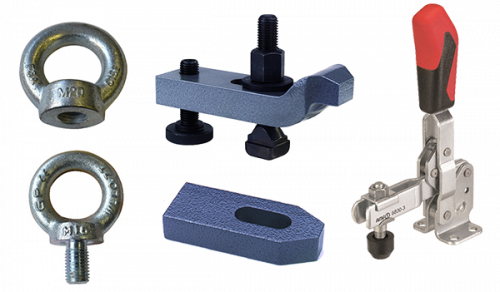

Bridage et Levage : maintien et manutention fiables en environnement industriel
Le bridage et le levage répondent à deux besoins complémentaires en milieu industriel : maintenir une pièce en position lors de son usinage, et déplacer ou manutentionner une charge en toute sécurité. Sur TDI.fr, retrouvez une gamme complète conforme aux normes en vigueur (DIN 580, DIN 582, DIN 6314/6315/6379, EN 13155) : kits de bridage, sauterelles, anneaux de levage mâle et femelle, anneaux de retournement et anneaux double articulation ADA.
⚠️ Distinction importante : les produits de bridage (tiges, sauterelles, cales) servent au maintien statique d'une pièce sur une machine-outil et ne sont pas conçus pour le levage de charges. Inversement, les anneaux de levage sont des accessoires de levage réglementés (EN 13155, marquage CE, CMU) et ne doivent jamais être utilisés comme point de bridage d'usinage. Ne pas interchanger ces usages.
Bridage : le maintien fiable des pièces en usinage
Le bridage consiste à immobiliser une pièce sur la table d'une machine-outil (fraisage, perçage, rectification) afin de garantir la précision et la sécurité de l'usinage. Un kit de bridage complet associe plusieurs composants normalisés.
Composition d'un kit de bridage
- Tige filetée ou goujon de bridage : ancrée dans la rainure en T de la table de la machine.
- Sauterelle (bride) : bras qui transmet l'effort de serrage à la pièce.
- Cale ou support réglable : point d'appui compensant la hauteur de la pièce.
- Écrou de serrage : génère l'effort de bridage, souvent associé à une rondelle bombée.
Bonnes pratiques de mise en œuvre
Pour un bridage efficace : positionnez la sauterelle le plus près possible de la pièce et le plus loin possible de la tige filetée, afin de maximiser l'effort transmis. Réglez la cale d'appui à une hauteur proche de celle de la zone de contact pour éviter tout basculement de la bride. Limitez le dépassement de la tige filetée au-dessus de l'écrou pour réduire les risques de flexion.
Sauterelles : le composant clé du maintien
Les sauterelles (ou brides de bridage) sont des pièces forgées ou estampées, conformes aux normes DIN 6314, DIN 6315 et DIN 6379 selon leur forme et leur usage. Elles se déclinent en plusieurs longueurs et épaisseurs pour s'adapter à la géométrie de la pièce à maintenir et à l'effort de serrage requis. Le choix de la sauterelle dépend de la hauteur de la pièce, de la distance disponible entre le point de bridage et la rainure en T, et de l'effort de coupe attendu.
Anneaux de levage : quel type choisir selon votre application ?
Contrairement au bridage, les accessoires de levage sont soumis à une réglementation stricte : ils doivent afficher leur CMU (Charge Maximale d'Utilisation), être marqués CE selon la Directive Machines 2006/42/CE et respecter la norme EN 13155. Le choix du bon type d'anneau dépend avant tout de la direction de traction prévue.
| Caractéristique | Anneau de levage (DIN 580) | Anneau de levage femelle (DIN 582) | Anneau de retournement | Anneau double articulation (ADA) |
|---|---|---|---|---|
| Type de fixation | Mâle, se visse dans un taraudage | Femelle, se monte sur tige filetée/goujon | Se fixe par vis sur une face plane | Se fixe par vis, double point d'articulation |
| Articulation | Fixe (léger débattement dans l'axe) | Fixe | Pivotante 360° + basculante | Multidirectionnelle (deux axes) |
| Traction en angle | Fortement déconseillée sans forte réduction de CMU | Fortement déconseillée sans forte réduction de CMU | Autorisée, conçu pour cet usage | Autorisée, sans réduction significative |
| Usage typique | Levage vertical simple et ponctuel | Point d'ancrage sur tige filetée existante | Retournement de charge, levage multidirectionnel | Levage complexe, charges lourdes, angles variables |
| Référence normative | DIN 580 | DIN 582 | Conception spécifique fabricant / EN 13155 | Conception spécifique fabricant / EN 13155 |
Les valeurs de CMU sont spécifiques à chaque référence et diamètre : elles figurent sur la fiche technique de chaque produit et sur le marquage de l'accessoire. Consultez toujours l'abaque de réduction en fonction de l'angle fourni par le fabricant avant toute utilisation en traction non verticale.
Anneau de levage et anneau de levage femelle
Ces anneaux (DIN 580 pour le mâle, DIN 582 pour le femelle) sont conçus pour une traction axiale. Leur capacité chute significativement dès que l'angle de traction s'écarte de la verticale : à titre indicatif, une traction à 45° peut réduire la charge admissible de plus de moitié selon les abaques constructeur. Ils sont adaptés aux opérations de levage simples et répétitives où l'axe de traction reste vertical.
Anneau de retournement et anneau double articulation ADA
Ces deux solutions articulées répondent aux besoins de levage multidirectionnel. L'anneau de retournement, pivotant et basculant, est particulièrement adapté au retournement de charges. L'anneau double articulation (ADA) va plus loin en conservant sa CMU nominale quelle que soit la direction de traction appliquée, grâce à ses deux points d'articulation qui évitent les efforts parasites de flexion sur la fixation.
Réglementation et sécurité des accessoires de levage
| Référence | Portée | Exigence principale |
|---|---|---|
| Directive Machines 2006/42/CE | Accessoires de levage (annexe IV) | Marquage CE, déclaration de conformité |
| EN 13155 | Accessoires de levage amovibles non guidés | Coefficient de sécurité minimal de 4, marquage CMU, traçabilité |
| DIN 580 / DIN 582 | Anneaux de levage mâle / femelle | Dimensions et capacités normalisées en traction axiale |
| Code du travail (arrêté du 1er mars 2004) | Équipements de levage en service en France | Vérification Générale Périodique (VGP) annuelle |
Tout accessoire de levage doit porter un marquage lisible indiquant sa CMU, un identifiant de traçabilité et le nom du fabricant. En cas de doute sur l'état d'un anneau (déformation, usure du filetage, corrosion), il doit être retiré du service et remplacé, indépendamment de la date de la dernière VGP.
Trouvez le bon produit pour votre application
- Maintien de pièce en usinage → Kits de Bridage
- Composant de rechange pour bridage → Sauterelles
- Levage vertical simple sur taraudage → Anneau de Levage
- Point d'ancrage sur tige filetée existante → Anneau de Levage Femelle
- Retournement de charge → Anneau de Retournement
- Levage multidirectionnel sans perte de CMU → Anneau Double Articulation ADA
Les avantages de notre gamme Bridage et Levage
- Conformité normative : produits conformes DIN 580, DIN 582, DIN 6314/6315/6379 et EN 13155.
- Traçabilité complète : CMU et identifiants de traçabilité fournis pour chaque accessoire de levage.
- Stock permanent : disponibilité immédiate pour vos ateliers et chantiers.
- Conseil technique : accompagnement dans le choix du produit adapté à votre configuration de levage ou de bridage.
Bridage vs Levage : deux fonctions à ne pas confondre
Le bridage : une fonction de maintien statique
Le bridage a pour objectif d'immobiliser une pièce pendant une opération d'usinage. Les efforts en jeu sont essentiellement liés à la coupe (vibrations, effort tangentiel) et non à la manutention de charges. Les composants de bridage (sauterelles, tiges, cales) ne sont ni conçus ni certifiés pour le levage.
Le levage : une fonction réglementée de manutention
Le levage consiste à soulever et déplacer une charge suspendue. Cette activité est encadrée par la Directive Machines et la norme EN 13155, imposant coefficient de sécurité, marquage CE et CMU. Les anneaux de levage (mâle, femelle, retournement, ADA) sont conçus, testés et tracés spécifiquement pour cet usage.
Comment choisir son anneau de levage ?
Analysez la direction de traction
Si la traction reste verticale et l'axe de levage constant, un anneau de levage mâle ou femelle standard (DIN 580/582) est suffisant. Dès que la charge doit être orientée, retournée ou lorsque l'angle de traction varie en cours de manutention, privilégiez un anneau de retournement ou un anneau double articulation (ADA).
Vérifiez la CMU et le facteur de réduction
Comparez toujours la CMU annoncée pour un usage vertical avec l'abaque de réduction en fonction de l'angle réel de traction prévu dans votre application. En cas de doute sur la configuration de levage, notre équipe technique peut vous accompagner dans le dimensionnement.
Notre expertise et nos solutions sur-mesure
Pourquoi notre expertise fait la différence ?
- Stock permanent : plus de 20 000 références en disponibilité immédiate.
- Documentation technique : fiches produits avec CMU, abaques de réduction et déclarations de conformité disponibles sur demande.
Solutions sur-mesure
Vous ne trouvez pas la référence correspondant à votre configuration de bridage ou de levage (diamètre, longueur, CMU, angle de traction) ? Contactez notre équipe technique pour étudier vos besoins spécifiques.
Processus de commande optimisé
Démarche simplifiée en quatre étapes
- Sélection intuitive : filtres avancés par type de produit, diamètre, CMU
- Devis personnalisé : remises automatiques selon vos quantités
- Validation technique : vérification gratuite par nos experts
- Expédition express : livraison 24-48h sur tout le territoire français
Services inclus
- Conseil technique : nos experts analysent vos besoins de bridage et de levage
- Documentation de traçabilité fournie pour les accessoires de levage
- Un interlocuteur dédié à votre service
- SAV réactif : support technique post-livraison garanti
Découvrez aussi nos pages dédiées : Tiges filetées, Écrous, et Rondelles.
Qualité, Fiabilité et Simplicité
Chez TDI, nous nous engageons à vous fournir des produits de bridage et de levage conformes aux normes en vigueur (DIN 580, DIN 582, DIN 6314/6315/6379, EN 13155), conçus pour durer et pour garantir la sécurité de vos opérations.
Grâce à notre catalogue détaillé, vous pouvez filtrer votre recherche par type de produit, diamètre ou CMU.
- Disponibilité immédiate : Un large stock pour des livraisons rapides.
- Conseils personnalisés : Notre équipe vous guide vers la solution adaptée à votre configuration de bridage ou de levage.
- Commandes simplifiées : Accédez facilement à toutes les références dont vous avez besoin.
Foire Aux Questions
Quelle est la différence entre un anneau de levage mâle et un anneau de levage femelle ?
L'anneau de levage mâle (type DIN 580) se visse directement dans un taraudage prévu sur la charge. L'anneau de levage femelle (type DIN 582) est taraudé et se monte sur une tige filetée ou un goujon déjà présent sur la charge. Le choix dépend donc de la nature du point d'ancrage disponible sur l'équipement à lever.
Pourquoi la CMU d'un anneau de levage diminue-t-elle avec l'angle de traction ?
Les anneaux de levage standards (DIN 580, DIN 582) sont dimensionnés pour une traction axiale. Dès que l'angle de traction s'écarte de la verticale, des efforts de flexion et de cisaillement supplémentaires apparaissent, ce qui réduit fortement la charge admissible réelle par rapport à la CMU nominale annoncée pour un usage vertical. Une traction à 45° peut réduire la capacité de plus de moitié selon les abaques du fabricant.
Qu'est-ce qu'un anneau de retournement et quand l'utiliser ?
L'anneau de retournement est un anneau de levage articulé, à la fois pivotant sur 360° et basculant, conçu pour supporter des tractions multidirectionnelles. Il est utilisé lorsque la charge doit être retournée, orientée dans plusieurs directions, ou lorsque l'axe de traction n'est pas connu à l'avance, contrairement à un anneau fixe conçu pour un usage axial unique.
Quel est l'avantage d'un anneau double articulation (ADA) par rapport à un anneau de levage standard ?
L'anneau double articulation (ADA) possède deux points d'articulation qui permettent d'orienter la charge dans n'importe quelle direction sans générer d'efforts parasites de flexion sur la fixation, et donc sans réduction significative de la charge maximale d'utilisation, contrairement à un anneau fixe classique dont la capacité chute dès que l'angle de traction s'écarte de l'axe vertical.
Quelles obligations réglementaires s'appliquent aux accessoires de levage ?
Les accessoires de levage (anneaux, élingues, manilles) sont soumis à la norme européenne EN 13155 et doivent porter un marquage CE conformément à la Directive Machines 2006/42/CE. Chaque accessoire doit indiquer sa CMU (charge maximale d'utilisation), un identifiant de traçabilité et le nom du fabricant. En France, le Code du travail impose une Vérification Générale Périodique (VGP) annuelle des accessoires de levage en service.
Qu'est-ce qu'un kit de bridage et quels éléments le composent ?
Un kit de bridage sert à maintenir une pièce sur la table d'une machine-outil (fraisage, perçage, rectification). Il se compose généralement d'une tige filetée ou d'un goujon de bridage fixé dans une rainure en T, d'une sauterelle (bride) qui applique l'effort de serrage sur la pièce, d'une cale ou support réglable en hauteur, et d'un écrou de serrage. Les dimensions courantes suivent les normes DIN 6314, 6315 et 6379.
Comment positionner correctement une sauterelle de bridage sur une machine-outil ?
La sauterelle doit être positionnée le plus près possible de la pièce à brider et le plus loin possible de la tige filetée, afin de maximiser l'effort de serrage transmis. La cale d'appui doit être réglée à une hauteur proche de celle de la zone de contact sur la pièce, afin d'éviter tout basculement de la bride. Un dépassement excessif de la tige filetée au-dessus de l'écrou doit être évité pour limiter les risques de flexion.
Quel coefficient de sécurité appliquer pour un accessoire de levage ?
La norme EN 13155 impose un coefficient de sécurité minimal de 4 entre la charge de rupture et la charge maximale d'utilisation (CMU) pour les accessoires de levage amovibles non guidés tels que les anneaux de levage. Ce coefficient peut être supérieur selon le type de sollicitation (dynamique, choc, environnement corrosif) et les préconisations du fabricant.
Peut-on utiliser un anneau de levage standard pour une traction en angle ?
Ce n'est pas recommandé sans application d'un facteur de réduction important issu de l'abaque du fabricant, car les anneaux standards (DIN 580, DIN 582) sont conçus pour une traction axiale. Pour des tractions en angle ou multidirectionnelles récurrentes, il est préférable d'utiliser un anneau de retournement ou un anneau double articulation (ADA), conçus spécifiquement pour conserver leur capacité nominale dans ces configurations.
