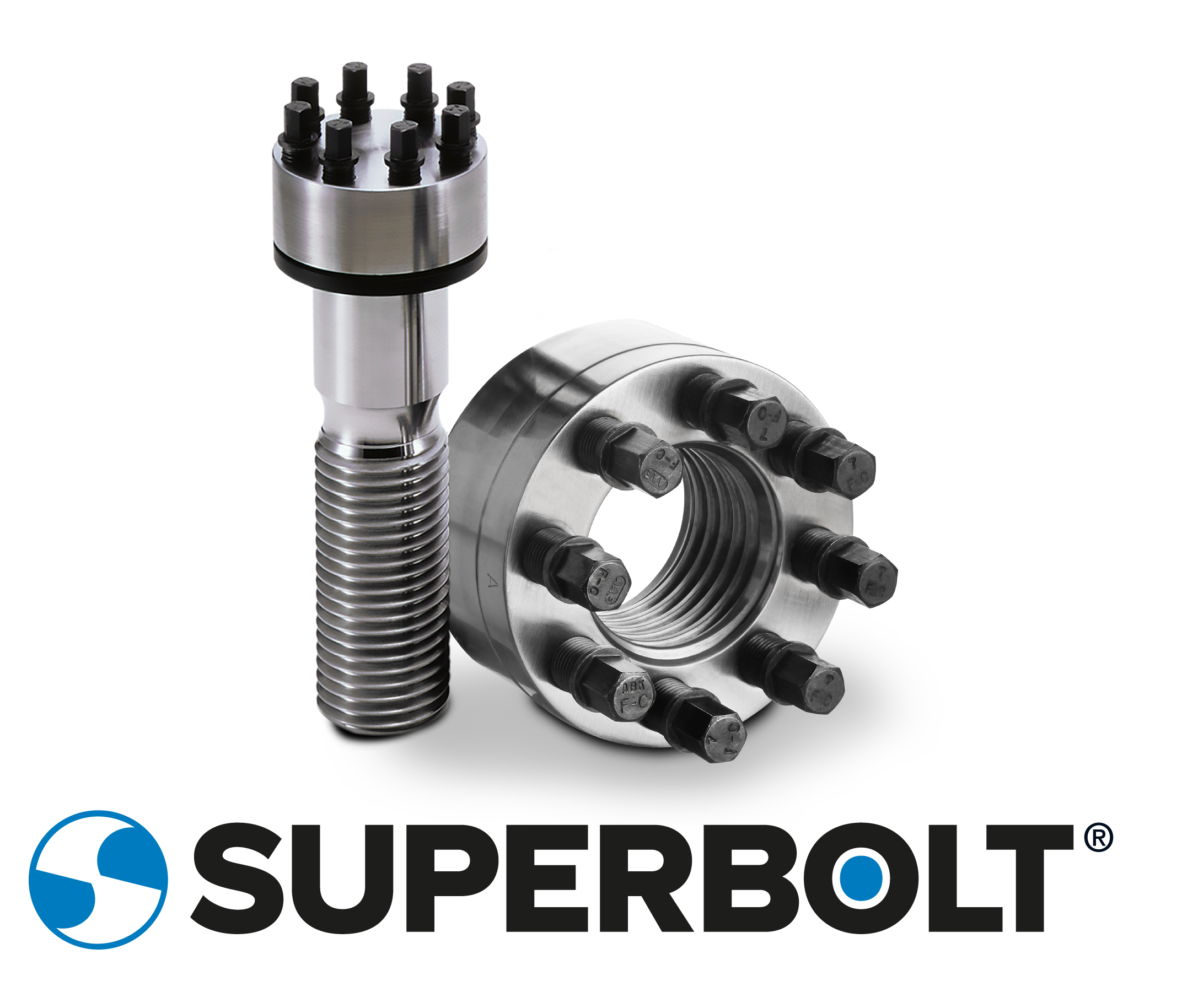

SUPERBOLT^® – FACILITATEUR DE SERRAGE DE BOULONS & TENSIONNEURS MÉCANIQUES

La gamme Superbolt, leader mondial du serrage à vis multiples (Multi-Jackbolt Tensioning, MJT), est une solution innovante permettant d’obtenir une précharge élevée grâce à des petits écrous (jackbolts) répartis autour d’un corps principal, limitant le couple appliqué et facilitant l’installation. Cette technologie est éprouvée sur des milliers d’assemblages industriels critiques.

Gamme de produits Superbolt^®

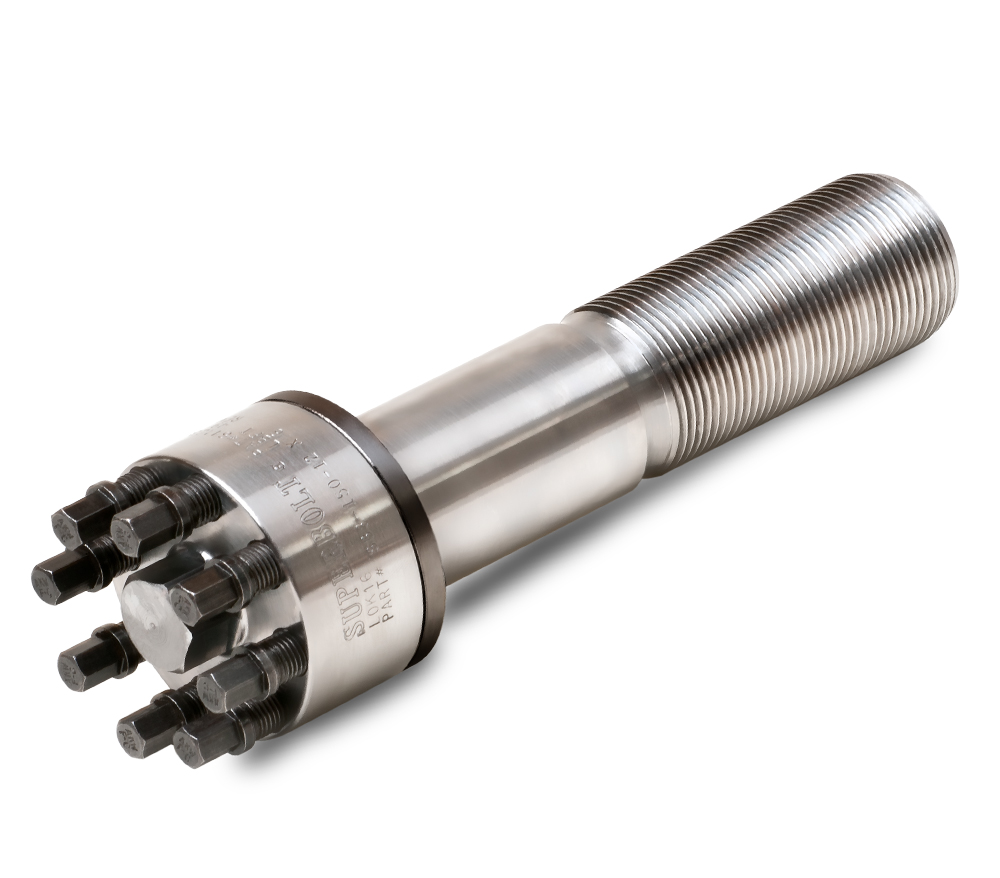

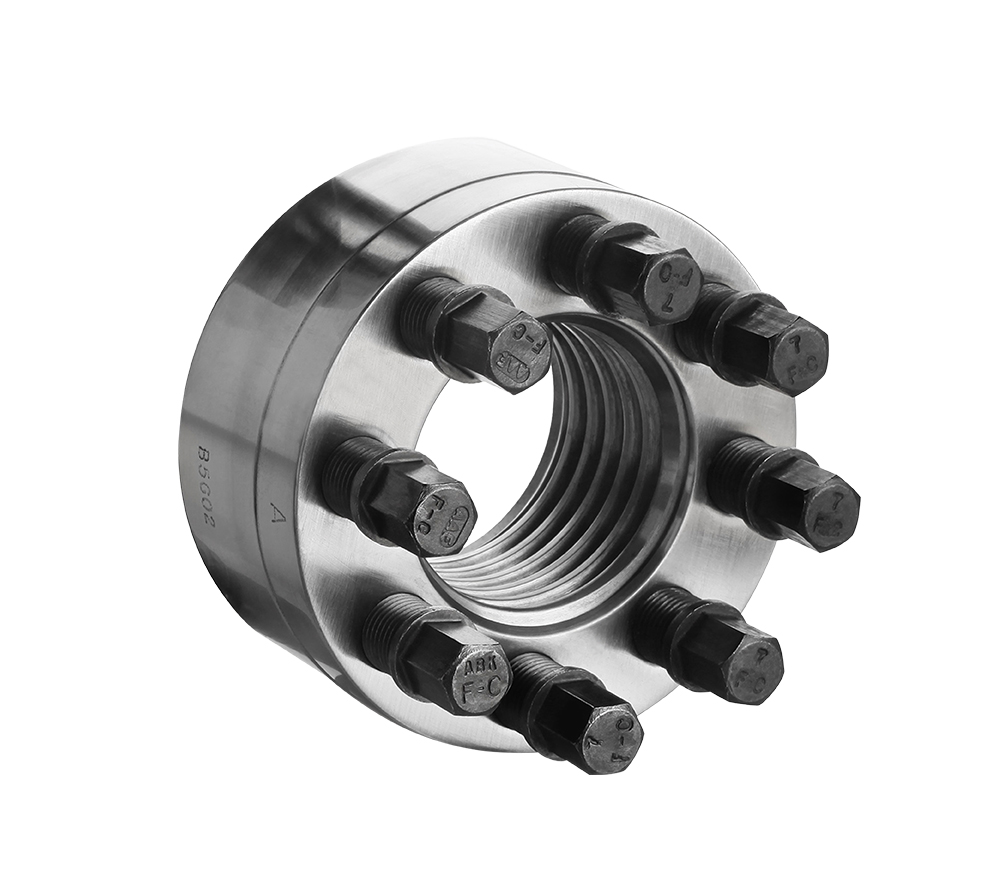

Tensionneur à vis multiples

Le tensionneur Superbolt convertit les gros écrous/boulons en systèmes à faible effort manuel sans compromettre la fiabilité ou la performance.
Il offre une précharge contrôlée, une installation sécurisée, un entretien simplifié et une adaptabilité complète aux environnements exigeants.

Tensionneur de détection de charge

Le tensionneur à détection de charge (LST) Superbolt est un tensionneur multi‑jackbolt équipé d’un capteur intégré, conçu pour mesurer en temps réel et avec précision la précharge exercée sur le boulon.
Il s'agit d'une solution Industry 4.0, permettant de remplacer simplement un écrou standard par un LST sans modification de la structure existante.

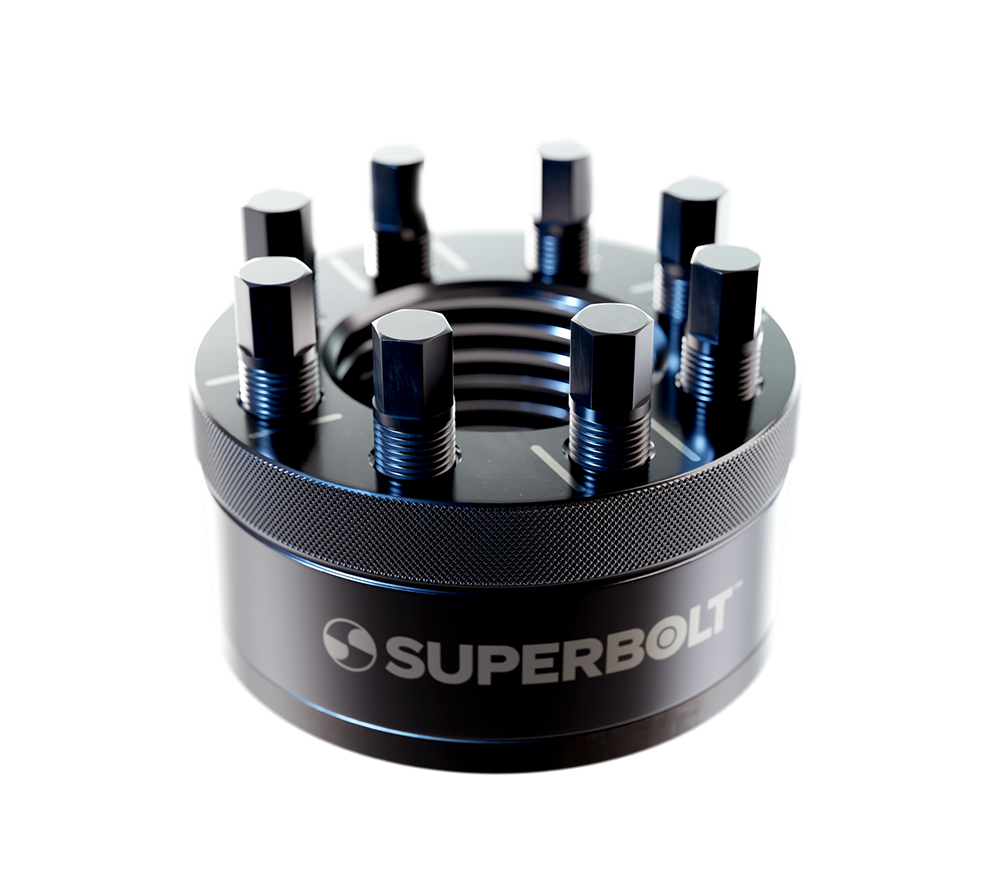

Superbolt NXT | Tensionneur à vis multiple

Le Superbolt NXT est la version modernisée du tensionneur multi‑jackbolt (MJT).
Il a été conçu pour simplifier et sécuriser le serrage de gros boulons en réduisant le nombre de jackbolts nécessaires, tout en assurant une précharge précise de ± 10 %

► Découvrir le Superbolt NXT ◄

Comment bien utiliser un tensionneurs à vis multiples Superbolt ?

Les tensionneurs à vis multiples Superbolt répondent aux exigences élevées de précharge des boulonnages de grands diamètres en répartissant cette précharge en couples plus faibles, grâce aux vis de pression intégrées dans le corps de l’écrou.

Lorsque l’on serre les vis de pression, une force de poussée (axiale) élevée est générée et dirigée contre une rondelle trempée.
Les charges sont transférées au corps de l’écrou qui est placé à la main sur le filetage principal.
On utilise une rondelle trempée pour transférer la force tout en protégeant la face de la bride.
La force de poussée (axiale) de nombreuses vis de pression et la force de réaction opposée de la tête du boulon principal crée une force de serrage élevée sur la bride.
La force de poussée (axiale) de la vis de pression crée une force de réaction de même ampleur dans le boulon principal.

comment fonctionne les produits Superbolt

Avantages clés des produits Superbolt^®

Les tensionneurs Superbolt offrent un serrage simple et économique des boulons de grandes dimensions. Ils sont conçus pour remplacer directement les écrous et boulons hexagonaux ou autres.
Les produits de la gamme Superbolt bénéficient de nombreux avantages d'utilisation tels que :

Installation simplifiée: outils manuels suffisants, montage et démontage facilités, réutilisables .
Précharge contrôlée avec précision: jusqu’à ± 10 % pour NXT, ± 5 % pour les versions Load‑Sensing.
Sécurité accrue: suppression des desserrages sous vibration ou cycles thermiques.
Maintenance intelligente: les versions connectées permettent supervision à distance et maintenance prédictive.
Grande polyvalence: disponible sur une large gamme de diamètres, pressions et températures, avec capacité de personnalisation avancée pour les cas complexes.

NORD-LOCK GROUP, FOYER D’INNOVATIONS ET D’INGÉNIERIE

Nord-Lock Group propose les technologies indispensables pour relever vos défis en matière de boulonnage.

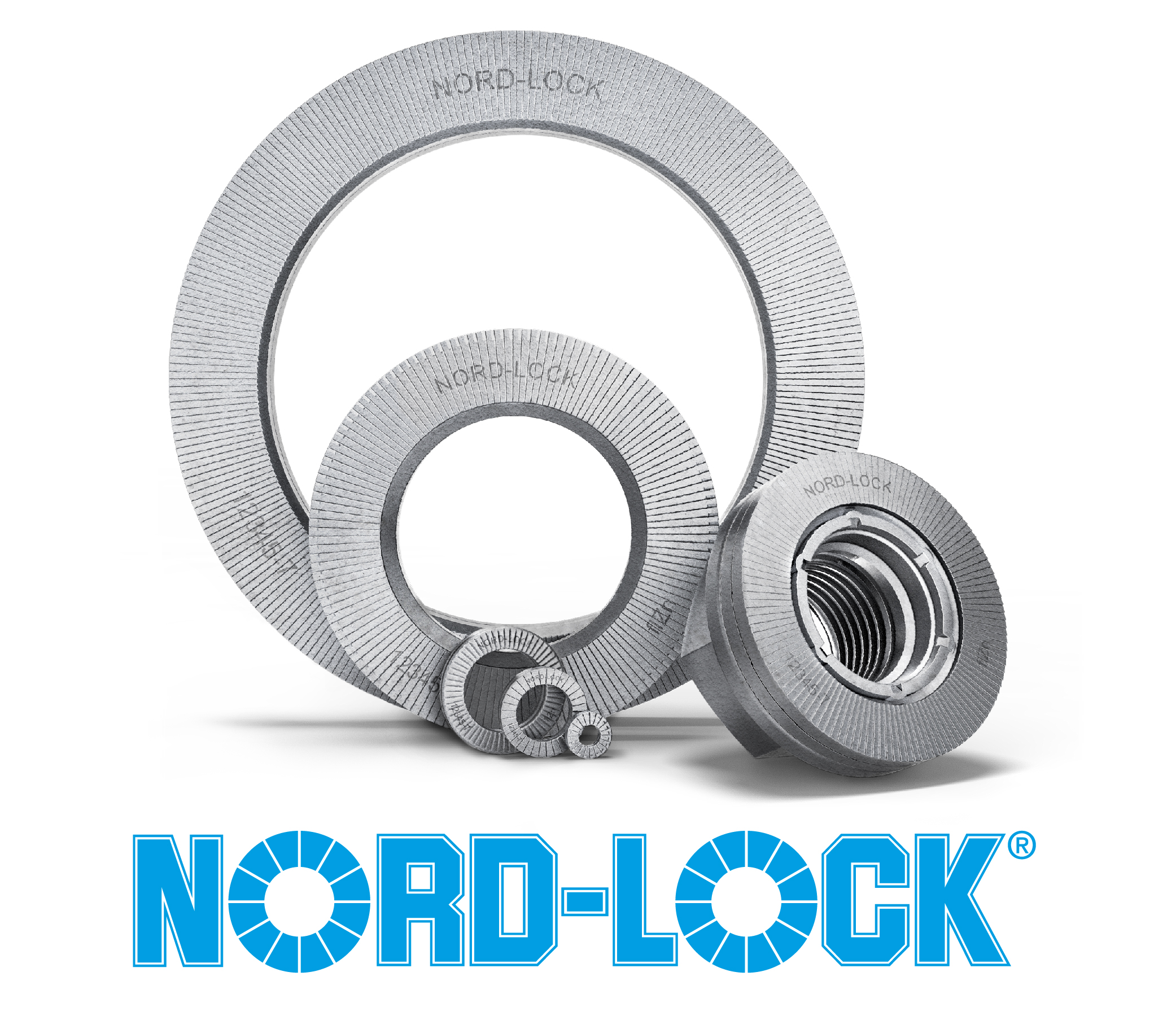

En 1982, la technologie originale de verrouillage à effet de came Nord-Lock® qui sécurise vraiment les assemblages boulonnés a été développée.

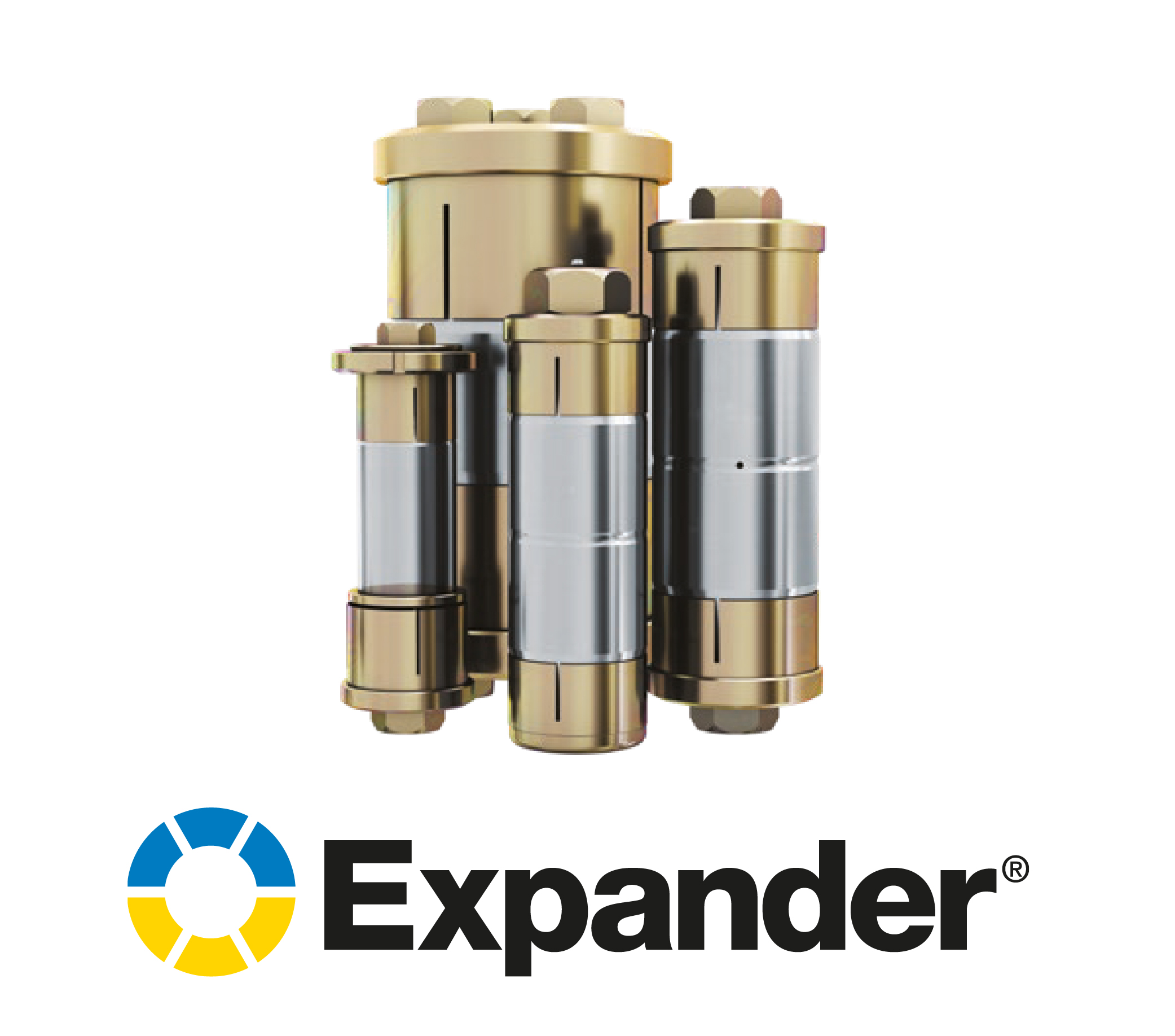

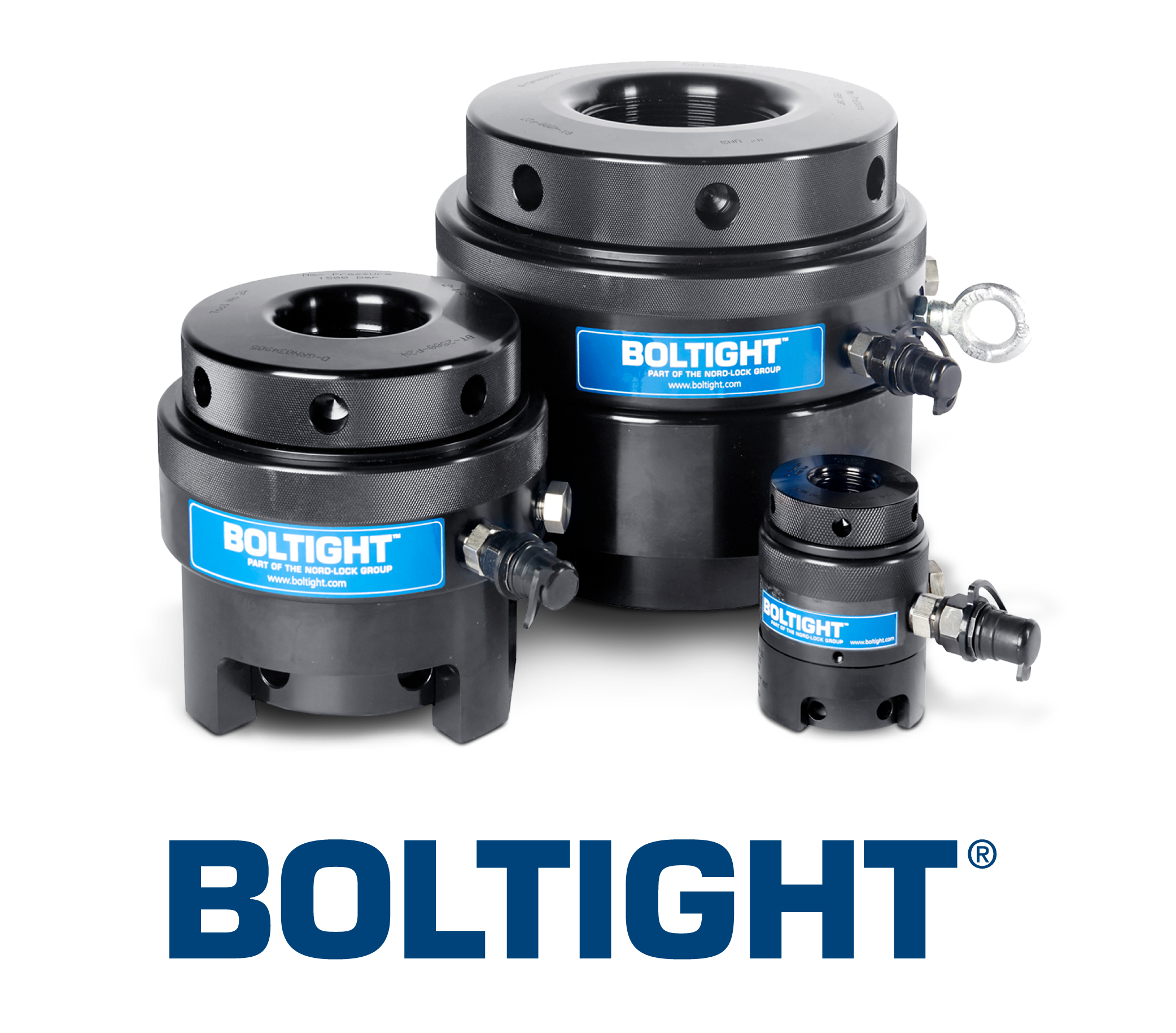

Depuis, notre gamme de technologies et d’expertise de l’assemblage est devenue la plus complète du marché, intégrant des tensionneurs mécaniques Superbolt®, des tendeurs hydrauliques Boltight® et des axes Expander®.
Toutes les solutions sont développées et fabriquées en interne, garantissant qu’elles répondent aux normes les plus élevées de l’industrie. Notre équipe d’experts dévoués travaille en étroite collaboration avec des clients du monde entier.

Superbolt^®conçus pour vos défis en matiere d’assemblages boulonnés.

Superbolt a été le premier au monde à révolutionner les écrous et les boulons avec le tensionneur a vis multiples MJT.
Inventée à Pittsburgh (USA) en 1984 cette technologie a depuis fait ses preuves dans des milliers d’installations réussies partout dans le monde.
En témoignage de son engagement envers la qualité, Superbolt est certifié ISO 9001: 2015.

Plus récemment, le Superbolt Tool a reçu le prestigieux prix Red Dot Award du «Meilleur design de produit 2020» dans la catégorie Innovation.

Superbolt a compris que chaque industrie a ses propres défis c'est pourquoi, leur large gamme de produits, comprends des solutions pour vos besoins spécifiques, et ils continuent à mettre au point une multitude de solutions pour résoudre les défis d’assemblage des futures générations.

Que vous ayez besoin de remplacer des boulons existants pour obtenir une précharge précise en toute sécurité, que vous souhaitiez augmenter la résistance à la fatigue du boulon ou du goujon, que vous ayez des accouplements rotatifs ou une application à accès restreint, il existe une solution Superbolt®.

La marque du groupe Nord-Lock group propose également des tensionneurs avec une technologie intelligente intégrée qui vous permet de surveiller la précharge à distance.

tensionneurs à vis multiples Superbolt distribué par tdi.fr

Créer assez de charge sur les gros assemblages boulonnés

Pour les gros boulons, il devient de plus en plus difficile de créer une charge suffisante en utilisant des méthodes de serrage au couple.
De nombreuses méthodes traditionnelles peuvent entraîner de graves problèmes, notamment des blessures, une précharge inexacte, abîmer le filetage, un démontage difficile, le coût de l’équipement et des temps d’arrêt excessifs.

Diviser le couple en multiples forces gérables

Les tensionneurs Superbolt à vis multiples (MJT) atteignent des précharges et une précision incroyablement élevées en divisant le couple en plusieurs forces gérables à l’aide des vis de pression et du corps de l’écrou. Vos assemblages peuvent être resserrés sans nécessiter de compétences spécialisées ou d’outillage lourd.
Seuls des outils manuels simples sont nécessaires pour l’installation. C’est une opération rapide, sûre et efficace.

Besoin d’une solution personnalisée pour un besoin spécifique ?

Lorsque les pièces du commerce ne font tout simplement pas le travail, vous pouvez compter sur les équipes d’ingénieurs dévoués de Superbolt® pour partager leur expérience, leurs connaissances et leur créativité afin de concevoir une solution répondant aux exigences spécifiques de votre application.
Ils conçoivent et fabriquent des produits spéciaux jusqu’à 1500 mm de diamètre et des produits pour des températures de fonctionnement de 700 ° C (1292 ° F).

Leurs solutions personnalisées peuvent également être développées à partir de solutions préconçues, combiner plusieurs technologies ou être intégrées à la conception d’autres pièces.
