NORD-LOCK® – Sécurité des assemblages boulonnés.
Grâce à la technologie de verrouillage par effet de came, les rondelles Nord-Lock® répondent aux exigences de toutes les applications de l’industrie, où la sécurité et la fiabilité du boulonnage sont essentielles.
Les produits Nord-Lock permettent de sécuriser les assemblages boulonnés, même lorsqu’ils sont exposés à des vibrations et à des charges dynamiques élevées.
Le système ne peut se desserer involontairement en raison de l’effet de came créé sous la tête de vis ou sous l’écrou.
LA TECHNOLOGIE À EFFET DE CAMES
La technologie à effet de cames Nord-Lock sécurise les assemblages boulonnés en faisant appel à la tension plutôt qu’à la friction.
Le système est composé d’une paire de rondelles de blocage avec des cames d’un côté et de dents radiales de l’autre.
Les produits à effet de cames Nord-Lock sécurisent une fixation en un assemblage qui ne peut pas se desserrer lorsqu’il est exposé à des vibrations ou à des charges dynamiques extrêmes.
La gamme Nord-Lock inclut des rondelles SC pour la construction métallique, des écrous de roues, des rondelles Combi Bolt et des solutions personnalisées.
Resserrement
Lorsque le boulon et/ou l'écrou est serré, les dentelures s'agrippent aux surfaces et les mettent en place. La rondelle de sécurisation
Nord-Lock est bloquée en place, ne permettant qu'un mouvement sur la face des cames.

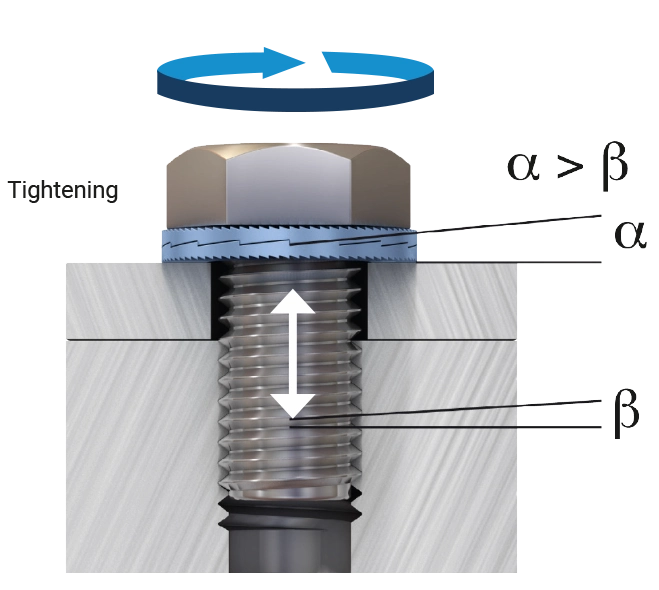

Comme l'angle de came α est plus grand que le pas de vis β, les cames créent un effet de coin qui empêche le boulon de tourner librement.
Toute tentative de rotation du boulon par rapport à l'écrou est bloquée par l'effet des cames.
Détachement
Lorsque la fixation n'est pas serrée, un glissement se produit entre les deux rondelles. La rondelle supérieure est bloquée sous l'écrou, ou sous la tête de vis, par les stries.
La rondelle inférieure ne tourne pas car les stries inférieurs sont bloquées dans la surface à serrer.
Lorsque les cames glissent l'une sur l'autre, la charge de serrage dans la vis est d'abord augmentée par son étirement, avant d'être relâchée lorsque les cames passent l'une sur l'autre.
Comment ça fonctionne ?
La technologie de sécurisation par effet de cames Nord-Lock permet de sécuriser les assemblages boulonnés par la tension plutôt que par la friction.
Le système est composé d'une paire de rondelles avec des cames d'un côté et des stries de l'autre.
La paire de rondelles utilise la géométrie des cames pour empêcher efficacement le boulon de se desserrer.
Gamme de produits Nord-Lock®

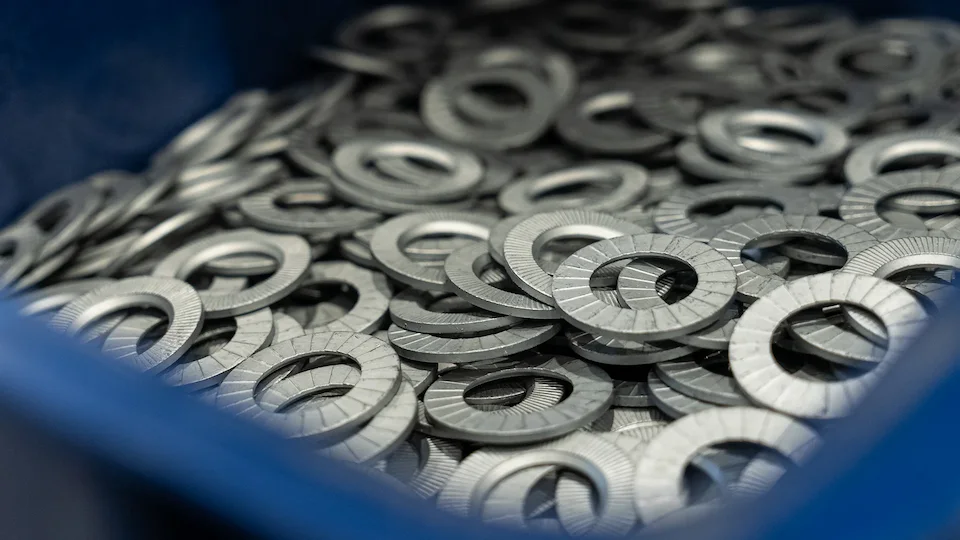

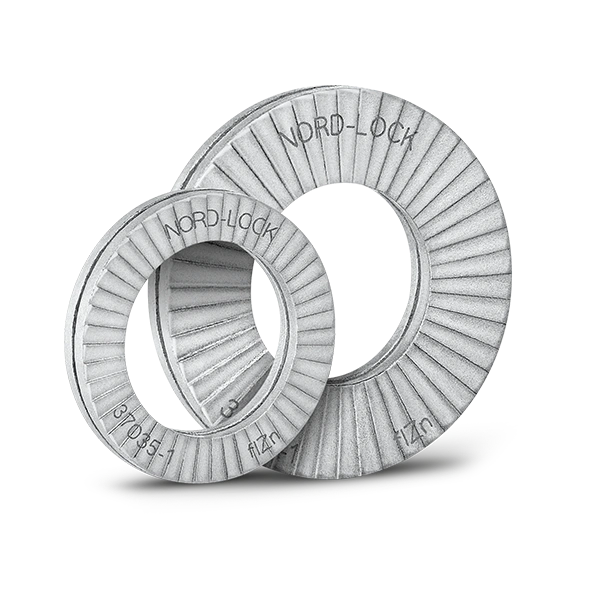

Rondelles Nord-Lock® Original
Les rondelles à effet cames originales Nord-Lock sécurisent les assemblages boulonnés, même lorsqu'ils sont exposés à de fortes vibrations et à des charges dynamiques.

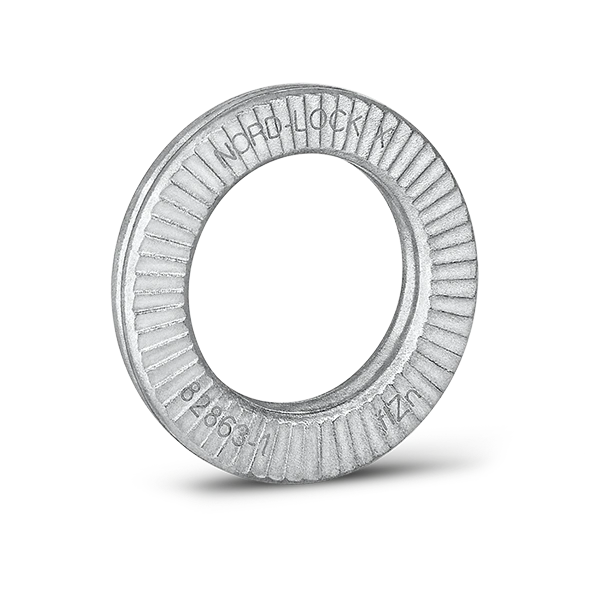

Rondelles Nord-Lock® X-Series
Grâce à leur forme conique, les rondelles Nord-Lock X-Series, de conception unique, protègent les assemblages boulonnés contre le desserrage et le relâchement spontanés des boulons.
Rondelles de construction en acier Nord-Lock®
Les rondelles Nord-Lock Steel Construction (SC) sont des rondelles à effet de cames spécialement conçues pour des applications dans la construction métallique, conformément à la norme européenne EN 14399-3 /EN 14399-4 /EN 14399-8.

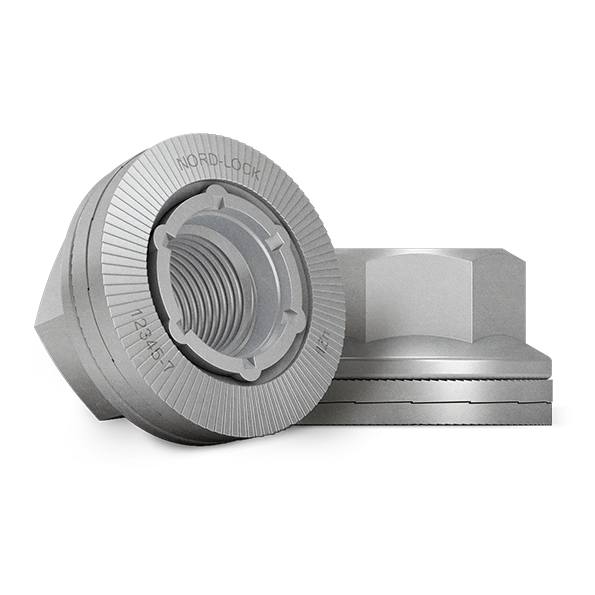

Ecrous de roue Nord-Lock®
Les écrous de roue Nord-Lock sécurisent les roues des poids lourds sur route et hors route en maintenant une force de serrage élevée, même dans des conditions de fonctionnement extrêmes.

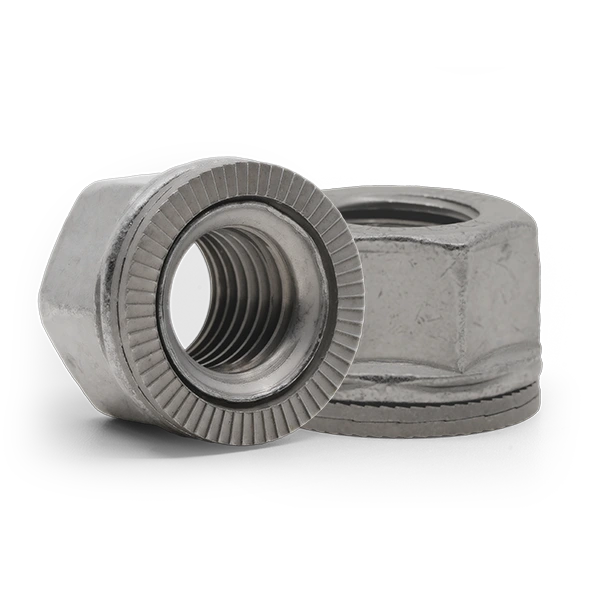

Ecrous Combi Nord-Lock®
Les écrous combinés, qui associent un écrou à une paire de rondelles Nord-Lock originales sertis, simplifient l'assemblage, réduisent le nombre d'erreurs et optimisent l'efficacité.
Solutions personnalisées Nord-Lock®
En tant que pionniers de la technologie de fixation des boulons, il est dans la nature de Nord-Lock de trouver de nouvelles façons de relever les défis de la boulonnerie.
UNE SOLUTION APPROUVÉE

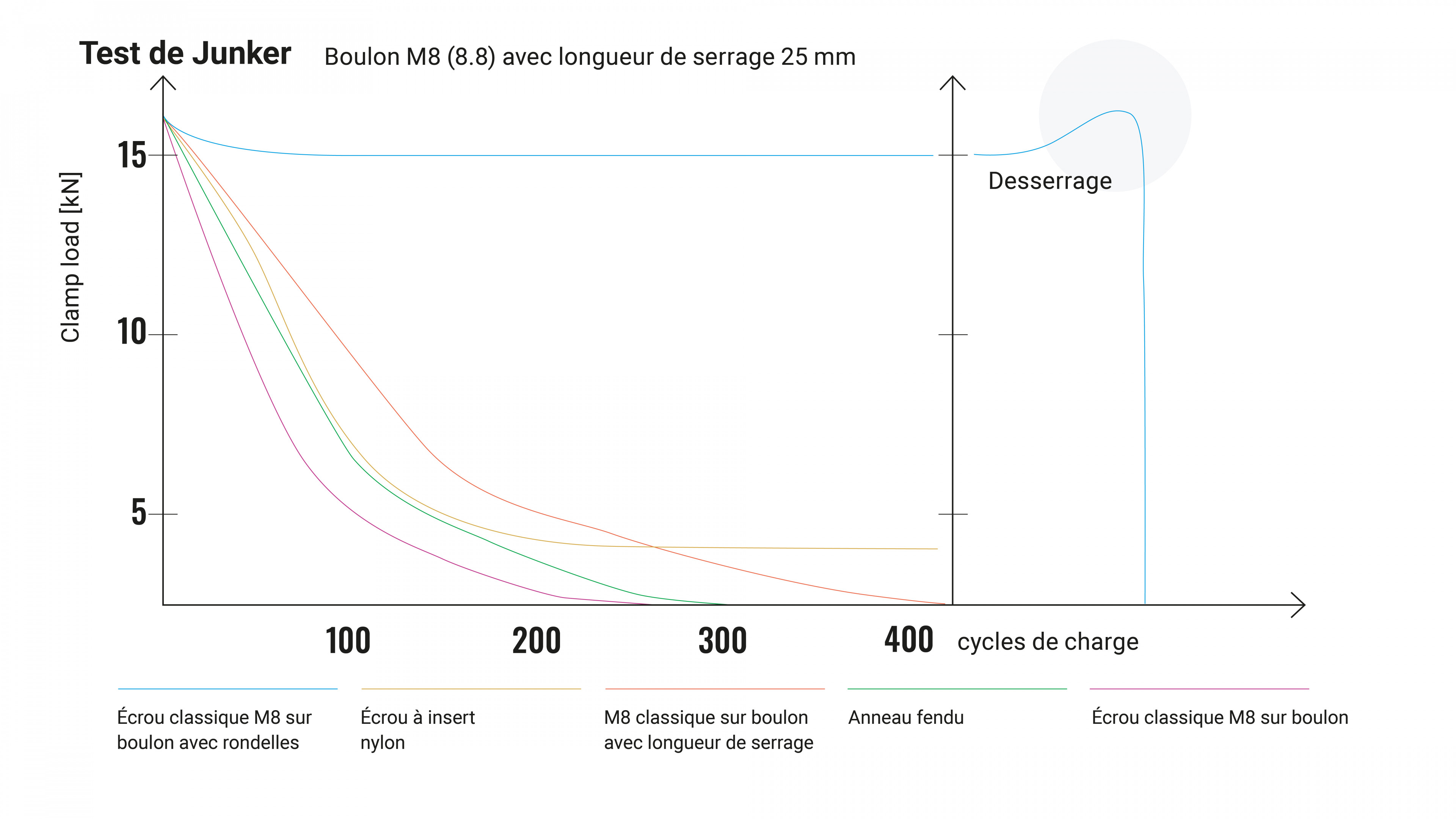

Le test Junker* est le test de vibration le plus exigeant qui soit pour les assemblages boulonnés.
Durant le test Junker, la courbe montre que l’effort de serrage de toutes les solutions chute considérablement, sauf pour les rondelles Nord-lock.
* Selon la norme DIN65151.
NORD-LOCK GROUP, FOYER D’INNOVATIONS ET D’INGÉNIERIE
Nord-Lock Group propose les technologies indispensables pour relever vos défis en matière de boulonnage.
En 1982, la technologie originale de verrouillage à effet de came Nord-Lock® qui sécurise vraiment les assemblages boulonnés a été développée.
Depuis, notre gamme de technologies et d’expertise de l’assemblage est devenue la plus complète du marché, intégrant des tensionneurs mécaniques Superbolt®, des tendeurs hydrauliques Boltight® et des axes Expander®.
Toutes les solutions sont développées et fabriquées en interne, garantissant qu’elles répondent aux normes les plus élevées de l’industrie. Notre équipe d’experts dévoués travaille en étroite collaboration avec des clients du monde entier.
BIBLIOTHÈQUE NORD-LOCK® :

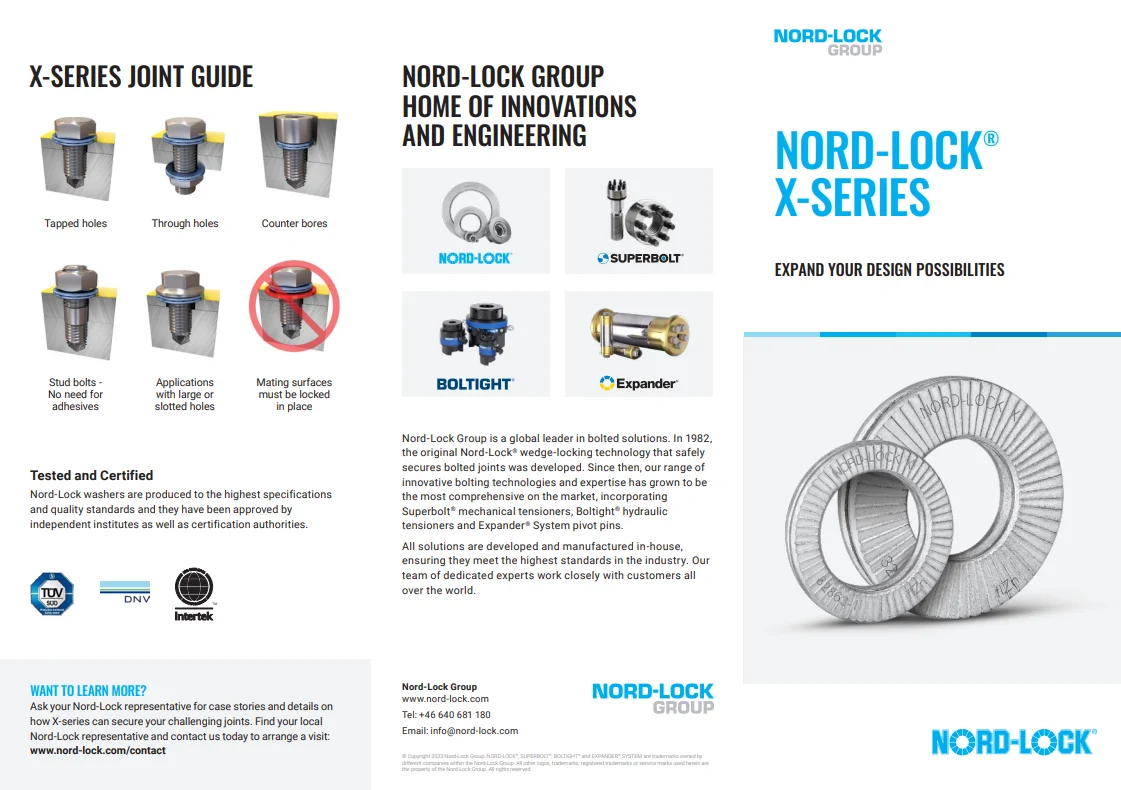

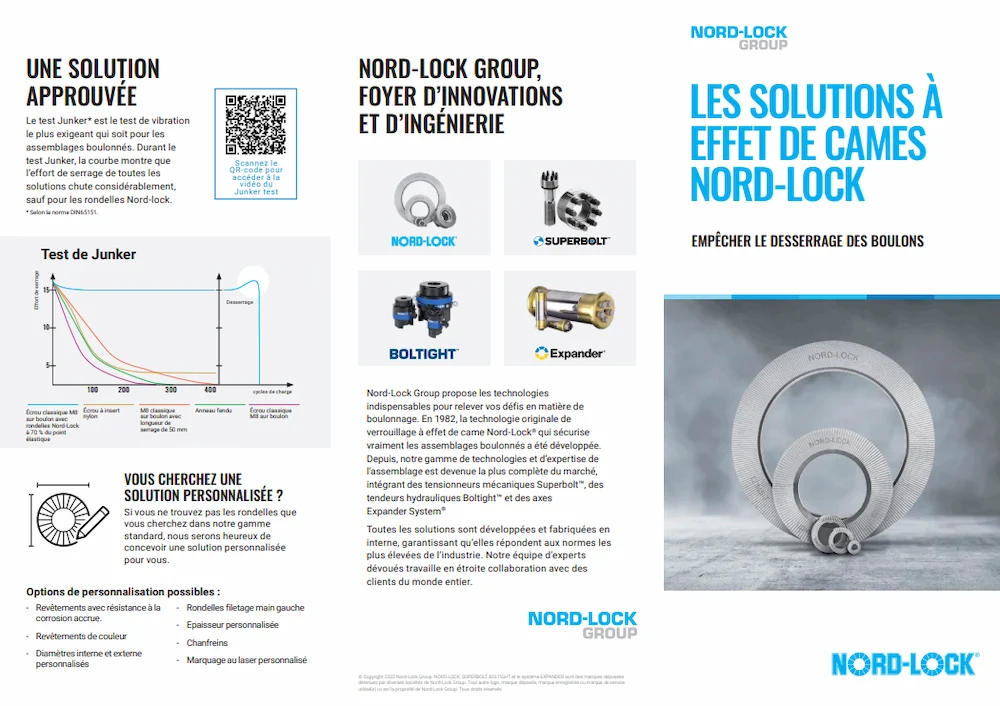

Découvrez notre bibliothèque média NORD-LOCK® : catalogue produits, plaquette de présentation et informations sur l’entreprise.
Accédez en un clic aux ressources essentielles pour mieux connaître cette marque.
Profitez d’une documentation complète et mise à jour pour répondre à vos besoins professionnels.
