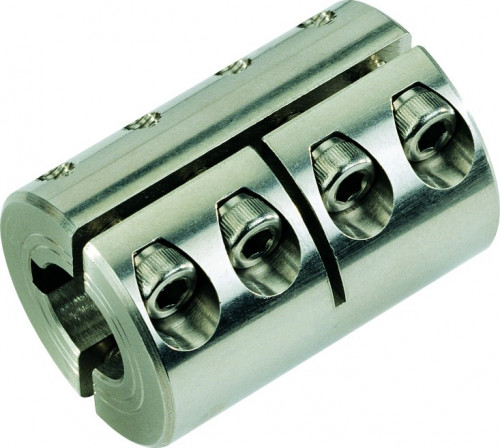

Photographie non contractuelle

Accouplement rigide bibloc 6x6x18x30 inox

Référence TDI : 35-1-151-625-100
Caractéristiques
Encombrement6x6x18x30
Formerigide bibloc
MatièreInox

Comparer ce produit



Description :



Les accouplements rigides bibloc présentent, en plus des accouplements rigides à un élément, l'avantage supplémentaire de faciliter le démontage et la maintenance sans enlever d'autres composants. Ces accouplements sont équipés d'une ferrure opposée pour permettre un équilibrage dynamique.

Tolérance sur d +.051 -.000
Vis à six pans creux tête cylindrique autofreinées
Au-delà du diamètre 20, les accouplements sont livrés avec une rainure de clavetage

INSTRUCTION DE MONTAGE

- Alignez l'accouplement sur les deux arbres devant être joints
- Serrez les vis autofreinées à la moitié de la valeur du couple recommandé
- Serrez ensuite les vis avec la puissance maximale
- Pour les modèles bibloc assurez-vous de maintenir un écartement identique entre les deux moitiés de l'accouplement
