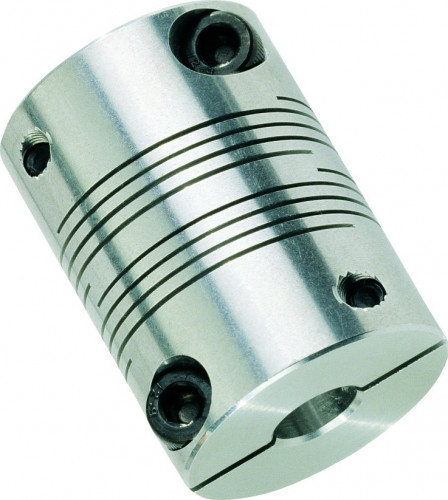

Photographie non contractuelle

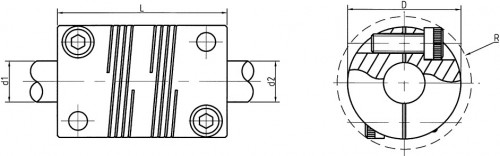

Accouplement flexible renforcé 10x10x25.4x38.10 inox

35-1-399-464-100
Caractéristiques
Encombrement10x10x25x40
Formeflexible renforcé
MatièreInox

Comparer ce produit

Fiches
techniques

Description

Les accouplements flexibles renforcés doivent être utilisés lorsque le défaut d'alignement existe entre le deux arbres avant accouplement. Ils sont recommandés pour des transmissions peu sollicitées, telles que l'accouplement d'un servomoteur et d'une vis mère dans un système de contrôle de mouvements. Ils sont dimensionnés pour supporter des couples de puissance plus important que les accouplements flexibles (voir ici) tout en maintenant une torsion faible et en compensant les défauts d'alignement. Les valeurs caractéristiques du couple statique de rotation sont établies pour un défaut maximum d'alignement. Pour obtenir la valeur du couple dynamique, les valeurs caractéristiques statiques doivent être divisées par 2 pour des applications non réversibles et par 4 pour des applications réversibles. Les accouplements flexibles renforcés sont équipés de chaque côté de 2 vis à six pans creux autofreinées.

MATIERE DES ACCOUPLEMENTS

Acier: Barre étirée à froid C12L14 jusqu'au 5"1/4. Barre C1117, C1117L ou C12L14 de 5"1/2 à 7"3/4
Aluminium: Barre d'aluminium 7075 - T651
Acier inoxydable: Finition brillante

INSTRUCTION DE MONTAGE

- Emmanchez l'accouplement sur un demi-arbre
- Alignez les deux demi-arbres devant être joints
- Serrez les vis sur un des côtés  de l'accouplement  une fois celui-ci en position
- Serrez à fond la deuxième partie après avoir tourné le moyeu vers une position ne présentant aucun décentrement
