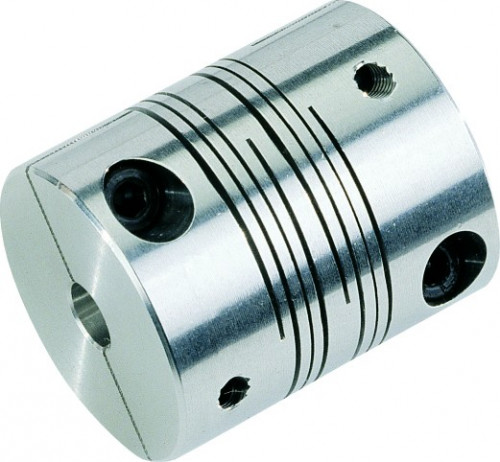

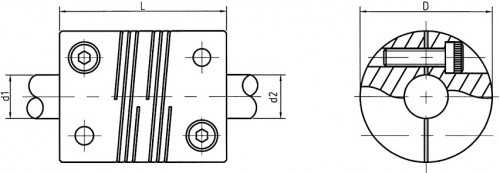

Les accouplements flexibles sont conçus spécifiquement pour des applications de précision, tout particulièrement celles qui utilisent des composants délicats tels que des codeurs et comptes tours. Ces accouplements à fentes multiples fournissent d'excellents performances en matière de ocuple de rotation et d'effet de torsion. Les valeurs caractéristiques du couple statique de rotation sont établies pour un défaut maximum d'alignement. Pour obtenir la valeur du couple dynamique, les valeurs caractéristiques statiques doivent être divisées par 2 pour des applications non réversibles. Les accouplements flexibles sont équipés de chaque côté de 2 vis à six pans creux.

MATIERE DES ACCOUPLEMENTS

Acier: Barre étirée à froid C12L14 jusqu'au 5"1/4. Barre C1117, C1117L ou C12L14 de 5"1/2 à 7"3/4
Aluminium: Barre d'aluminium 7075 - T651
Acier inoxydable: Finition brillante

INSTRUCTION DE MONTAGE

- Emmanchez l'accouplement sur un demi-arbre
- Alignez les deux demi-arbres devant être joints
- Serrez les vis sur un des côtés  de l'accouplement  une fois celui-ci en position
- Serrez à fond la deuxième partie après avoir tourné le moyeu vers une position ne présentant aucun décentrement
