Southco - Mécanismes d’injection-éjection

Insertion, extraction et verrouillage ergonomiques de modules électroniques

Large gamme de modèles correspondant aux densités de broches de connecteurs les plus communes

Conforme aux normes de l'industrie en matière de robustesse et de remplacement à chaud

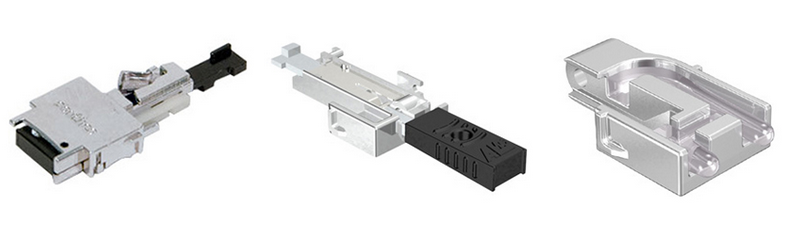

Un solide mécanisme de compression/éjection est associé à des tiges de guidage et à une gamme de vis captives Southco pour offrir un dispositif de montage de plateau complet et conforme aux critère aéronautique de l'ATCA.

• Le levier de compression/éjection ergonomique,design élégant et encombrement minime au niveau du plateau

• Le taquet secondaire sur le levier de compression/éjection fait office de microrupteur pour permettre un remplacement à chaud

• Les vis captives renforcées avec empreinte Phillips #2 ont également des boutons à tête moletée

• La finition lisse et l'extrémité en pointe des goupilles de guidage pour un alignement et une insertion facile

• L'éjecteur répond aux exigences ATCA garantissant au moins 250 cycles de compression/éjection

Les poignées de module bloquent fermement en place les cartes mezzanines en position verrouillée et assurent la désactivation automatique du microswitch en position déverrouillée. Les supports conduits de lumière identifient l'état opérationnel du module et du microswitch correspondant au moyen de LED indicatrices d'état à code couleur, visibles sur la face avant du module.

• Installation par simple enclipsage sur la face.

• Résistent aux vibrations et présentent une grande durabilité.

• Conception ergonomique, avec une bonne prise en main.

• L'actionnement de la poignée du module désactive automatiquement le microswitch (mise hors tension progressive lors d'un remplacement à chaud).

(page 500)

Visserie de montage, face avant (page 501)

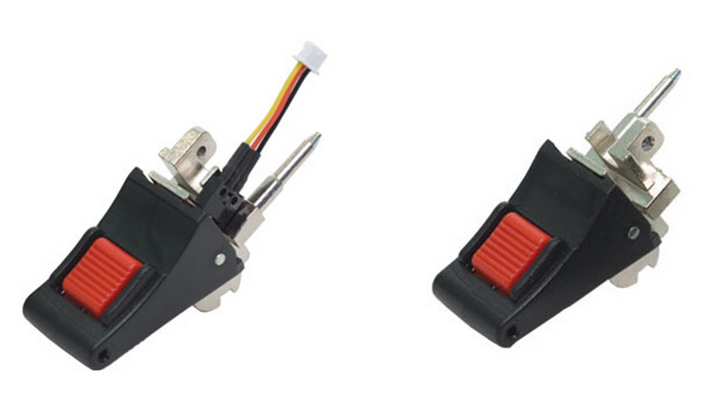

• Faible effort d'actionnement et simplicité de fonctionnement pour faciliter l'insertion et l'extraction des cartes

• Bouton poussoir protégé pour éviter une manoeuvre accidentelle de la poignée d'extraction

• Le bouton désengage le microswitch avant la rotation de la poignée de l'éjecteur

• En option microswitch intégré

(page 506)

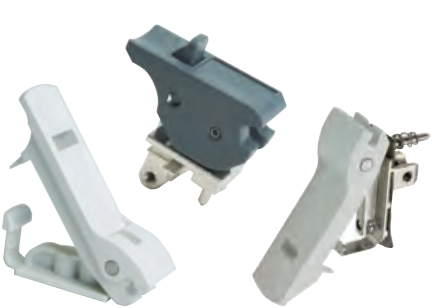

• Disponible dans les modèles d'éjecteur : pour efforts importants, pour efforts légers et VME

• Blindage CEM et mise à la terre antistatique prévus

• Taquet secondaire antivibrations disponible

(page 507)

Une poignée-came permet de disposer de l'effet de levier important requis pour les grandes applications. Il présente une course axiale de 10 mm entre les positions d'extension complète et de rétraction complète. Le mouvement de fermeture force la came à pénétrer dans le châssis et assure une liaison hermétique. Le mouvement d'ouverture sépare porte et châssis, et retire la came du châssis.

• Aucun outil requis pour l'installation - le mécanisme se fixe rapidement et facilement sur le panneau extérieur ou la porte avec un clip de retenue

• Disponibles en trois tailles pour s'adapter sur des panneaux de 0,9 mm à 3,2 mm d'épaisseur

• Disponibles en modèles à actionnement par outil et sans verrouillage

• Le modèle à actionnement par outil permet de disposer d'une force de maintien préconisée maximale supérieure à 400 N à une température ambiante de 20°C

• Ces mécanismes supportent plus de 200 cycles d'insertion/extraction d'une charge de 300 N à une température ambiante de 25°C
